PCB電路板分板機在PCB電子市場上不可或缺的重要工具，PCB分板機的種類多，目前市場上常見的PCB分板工具有PCB激光切割、分板機，走刀式PCB分板機，銑刀式PCB分板機，手推式PCB分板機，曲線PCB分板機，沖壓式PCB分板機，鍘刀式PCB分板機等七種。

值得一提的是最初的分板方式來自傳統的人工分板，這種方式造成產品質量差，人工效率低，已經全面被機械所替代。那么機械PCB分板機的有哪些優勢和缺點，本文為大家一一列舉。

PCB激光切割、分板機：該設備的優勢在于切割邊緣光滑平整無毛刺，無粉塵，非接觸式加工無應力，不會導致板子變形，可針對任何形狀PCB進行分板。切割精度高，切割縫隙小可針對帶有元器件PCB進行分板。缺點在于設備初期投入成本高，設備昂貴，效率較低。

未標題-1 拷貝.jpg

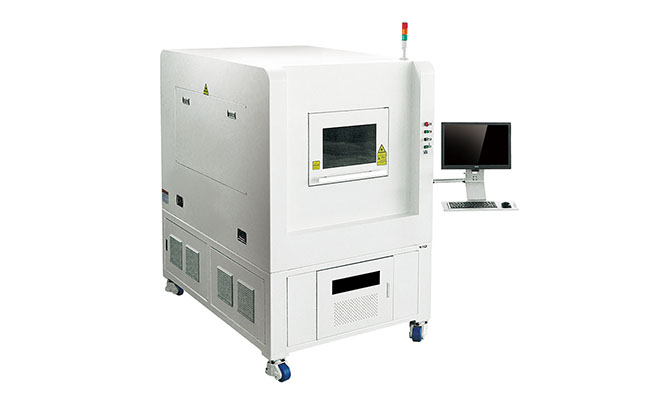

PCB激光切割、分板機圖

走刀式PCB分板機：切割效率高，成本低廉，缺點是只能進行直線分板，切割邊緣有毛刺，不能對帶有元器件PCB板分板。

銑刀式PCB分板機：優勢是切割效率高，切割邊緣無毛刺，應力小，可對任意形狀加工。缺點在于初期成本高，相比較于走刀效率低，應力相比較于激光分板機大，有耗材，切割會產生粉塵。

手推式PCB分板機：優點是成本低廉。缺點不能集成到流水線作業，應力較大，切割有毛邊，不適用于大規模量產，目前漸漸被淘汰。

曲線PCB分板機：可編程任意形狀應對不同切割需求的PCB電路板，切割應力小，無毛邊。缺點是成本較高。相比較于激光分板優勢較弱，精度無非達到激光分板水準。

沖壓式PCB分板機：優勢在于成本低廉，加工效率高。缺點在于開模周期長，后期成本高，會對PCB板產生應力，影響電路板質量。

鍘刀式PCB分板機：優點在于純氣動分板，體積小巧，可切割任意寬度的鋁基板，相對性價比高。缺點是不適用于高精度PCB分板的需求。

以上是羅列的7中PCB分板機的優缺點，根據不同材料、形狀、應用行業的需求都有針對性的產品。如切割精度高，帶有元器件，無毛刺，無粉塵的加工需求可選擇PCB激光分板機，鋁基板加工程度不高的可選擇鍘刀式分板機，加工精度要求高科選擇鋁基底PCB分板機等，客戶可根據不同需求選擇。
